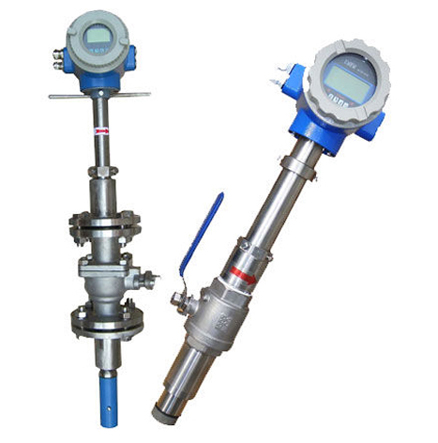

插入式电磁流量计

产品特点:

插入式电磁流量计结构简单,结构精巧,安装方便,便于检修、维护,测量时不受被测管道材质的影响。


产品优势

实流标定,无需调校即可投入使用;

RS485通讯。

一体型和分体型可选。


在线咨询订购热线:0517-86985848

一、产品概述

    插入式电磁流量计结构简单,结构精巧,安装方便,便于检修、维护,测量时不受被测管道材质的影响。适用于石化、电力、冶金、纺织、医药、食品、造纸等行业及环保、水利等部门。

    JM-LDE系列插入式电磁流量计有一体型和分体型二种组合型式,均有百分数流量或实际流量和累积总量的数字显示功能,输出级皆采取电隔离,可方便地与后位仪表配套,实现对流量的记录、控制和调节等功能,同时,流量计配备RS485通讯接口,可与计算机互联。安装连接可选择法兰连接和由任连接。每套产品均按订货要求的流量用水进行实流标定,通常无需作任何调整即可投入使用。

二、技术参数
1.仪表口径:DN300 –DN3000;
2.公称压力:1.0MPa;1.6MPa;4.0MPa(>4.0MPa协商供货)
3.介质温度:-20 –+120℃;
4.环境温度:-10℃~+60℃
5.电极材料:316L、哈氏合金B或C﹑钛﹑钽、其他材料协商供货
6.精度等级:2.5级;2.0级;1.5级(只限智能型转换器);1.0级(协商供货);
7.可测介质电导率:≥5μs/cm
8.可测流速:标准量程0.4 –10m/s
9.工作电压:220VAC±10%;24VDC±10%;
10.大功耗:≤20VA
11.输出信号:0–10mA、4–20mA(24VDC、220VAC供电);容积脉冲输出、频率输出
12.防爆标志:ExdIICT6
13.防护等级:IP65、IP67、IP68
14.表体材质:不锈钢304(其他材质协议供货)
15.标尺套管材料:不锈钢304

三、安装结构图


(上图为分体型插入式电磁流量计在进行接线注胶,因为现场防护等级要求IP68)

五、注意事项

1.安装点选择要正确
2.上游要有过滤装置,防止污水中的杂物缠绕和堵塞了电极传感器,影响流量测量。


*
*
*
