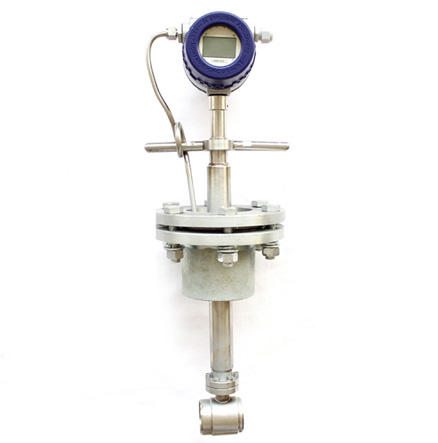

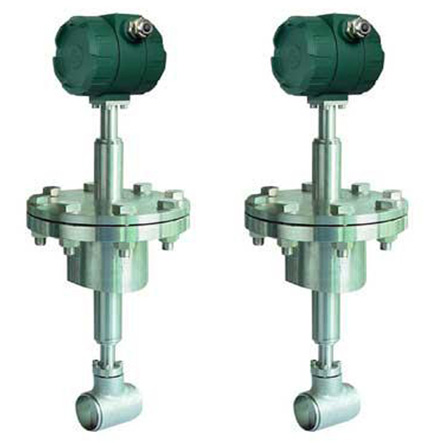

插入式涡街流量计
产品特点：
LY-LUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,参数能长期稳定。
产品优势：
在大口径管道上应用经济实惠。
.jpg)
一、产品概述
LY-LUCB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
二、仪表特点
1.可测量蒸汽,气体,液体的体积流量和质量流量；
2.无机械运动部件,测量精度高,结构紧凑维护方便；
3.压力损失小,量程范围宽；范围度达1:25；
4.采用消扰电路和抗振传感头；
5.采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6.可测介质温度达+250℃。
7.可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。
三、主要参数
| 公称通经（mm） | 250～1500 |
仪表材质 | 1Cr18Ni 9Ti |
公称压力（Mpa） | PN1.6Mpa；PN2.5Mpa |
被测介质温度（℃） | －40～+250℃ |
环境条件 | 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
精度等级 | 示值的±2.5% |
量程比 | 1:10；1:15 |
阻力损失系数 | Cd?2.6 |
输出信号 |
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V |
供电电源 |
传感器：、+24VDC |
信号传输线 | KVVP3×0.3（三线制），2×0.3（二线制） |
传输距离 | ≤500m |
信号线接口 | 内螺纹M20×1.5 |
防爆等级 | ExdIIBT6 |
防护等级 | IP65 |
允许振动加速度 | 1.0g |
四、选型说明
代号 | 口径 | |||||
020 | 200mm | |||||
025 | 250mm | |||||
030 | 300mm | |||||
035 | 3500mm | |||||
040 | 400mm | |||||
045 | 450mm | |||||
050 | 500mm | |||||
-------- | -------- | |||||
200 | 2000mm | |||||
代号 | 功能1 | |||||
N | 无温压补偿 | |||||
Y | 有温压补偿 | |||||
代号 | 输出型号 | |||||
F1 | 4-20mA输出（二线制） | |||||
F2 | 4-20mA输出（三线制） | |||||
F3 | RS485通讯接口 | |||||
代号 | 被测介质 | |||||
J1 | 液体 | |||||
J2 | 气体 | |||||
J3 | 蒸汽 | |||||
代号 | 功能2 | |||||
E | 2.5级 | |||||
T1 | 常温 | |||||
T2 | 高温 | |||||
T3 | 蒸汽 | |||||
P1 | 1.6MPa | |||||
P2 | 2.5MPa | |||||
P3 | 4.0MPa | |||||
D1 | 内部3.6V供电 | |||||
D2 | DC24V供电 | |||||
B1 | 不锈钢 | |||||
B2 | 碳钢 | |||||
