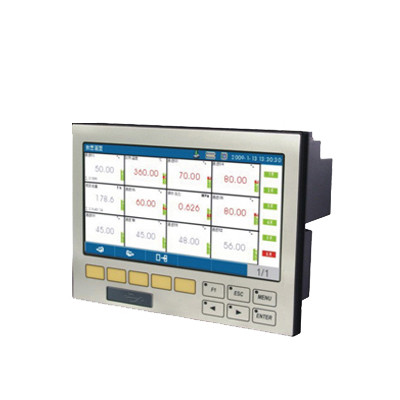

JM-430MC宽屏彩色无纸记录仪是一种将现场的温度、压力、流量、液位等参数显示并记录下来的二次仪表。采用高性能32位ARM微处理器和7英寸宽屏、480×240点阵TFT彩色液晶显示屏，并可以通过宽屏彩色无纸记录仪对其它仪表进行控制或调节。

JM-430MC宽屏彩色无纸记录仪具有12路输入功能，其中8路模拟量输入、4路电流输入、4路模拟量变送器或者控制输出、6路报警输出、容量100mA配电输出，可实现信号采集、显示、处理、记录、积算、报警、配电等功能；MR4300采用全中文操作界面，实现人性化操作。采用RS-232C/RS-485通讯接口，可实现远程监控；内置32MB NAND FLASH作为历史数据的存储介质，可通过U盘实现数据转存。

适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

一、宽屏彩色无纸记录仪技术参数：

1.输入信号：多8通道信号输入，4通道电流输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型。

2.静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌(冲击)抗扰度：3级。

3.信号类型：标准信号：(0～10)mA、(4～20)mA、(0～5)V、(1～5)V、(-10～10)V；

毫伏信号：(0～20)mV、(0～100)mV；

热电偶：B、E、J、K、S、T、WRe5-26、R、N；

热电阻信号：Pt100、Cu50、JPt100；自定义信号类型。

4.模拟量输出：4路模拟量变送器或者控制输出。

5.记录间隔：用户自定义；如将记录间隔设置成1秒钟，则12通道可记录短时间为12天。

6.采样周期：1秒。

7.精度等级：0.2级。

8.存储容量：内部Flash存储器容量32MB。

9.存储方式：文件式存储方式，更改记录间隔不会改变历史记录。

10.配    电：额定电压24VDC，大电流100mA，隔离型限流输出。

11.报警输出：多6通道，250VAC 3A 继电器常开触点。

12.通讯接口：RS-232C和隔离型RS-485接口，通讯波特率为1200、9600、19200、57600、115200bps可选。

13.供    电：交流：220VAC±10%;  频率范围：50Hz±5%；大功耗：30VA。

14.工作条件：工作温度：(0～50)℃；

湿    度：(10～85)%(无结露)；

运输和存储温度：(-20～60)℃；

湿    度：(5～95)%(无结露)。

15.尺    寸：外形尺寸：180mm×144mm×104mm;开孔尺寸：137mm×137mm。

二、宽屏无纸记录仪选型表:
