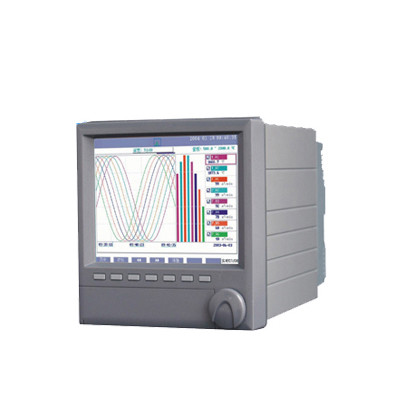

JM-530MR中长图彩屏无纸记录仪是可以与温度、压力、流量、液位等现场仪表相连接，起到显示数据与记录数据的作用。中长图彩屏无纸记录仪采用32位ARM处理器和10.4英寸640×480、64色TFT真彩液晶显示屏、CCFL背光的多功能无纸记录仪。

    JM-530MR中长图彩屏无纸记录仪具有32路模拟量输入、32路报警输出、100mA配电输出，可实现信号采集、显示、处理、记录、积算、报警、配电等功能；采用RS-232C接口或隔离RS-485接口，可实现远程监控；内置大容量 NAND FLASH作为历史数据的存储介质，通过CF卡可将需要保存的数据转存至计算机或其它设备中。

JM-530MR中长图彩屏无纸记录仪适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

一、主要功能：

1.模拟量输入：32通道；2.报警输出：32通道；3.断线处理功能

4.非线性表格；5.流量模型运算功能；6.小信号切除功能

7.线性修正功能；8.报警/累积列表功能9.画面分组功能：8组；

10.组态拷贝功能；11.10.4英寸TFT彩色LCD；12.RS-232C/485通讯接口；

13.3套画面配色方案；14.中英文操作界面；15.全拼中文输入；

16.CF卡接口；17.128MB 内存；18.快速旋钮操作

19.画面自动切换，20.屏幕保护功能

二、主要参数：

1.输入信号：多32通道隔离型信号输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，通道和通道之间隔离耐压大于250VAC。

2.串模抑制比：60dB(1,000:1)，共模抑制比：120dB(1,000,000:1)，源内阻100Ω

3.静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌(冲击)抗扰度：3级

4.信号类型：标准信号：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(0~10)V；

毫伏信号：(0~20)mV、(0~100)mV;

热电偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；

热电阻信号：Pt100、Cu50、JPT100;(-5~5)V、(-10~10)V、(0~1)V、(0.2~1)V

5.记录间隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22种记录间隔可选。

6.采样周期：1秒，即1秒对各通道均采样1次

7.存储容量：内部Flash存储器大容量为128MB

8.报警输出：多32路报警继电器常开触点输出，触点容量3A/250VAC(阻性负载)

9.实时时钟：采用硬件实时时钟，掉电后由锂电池供电，大时钟误差±1分/月

10.掉电保护：所有数据保存在NAND FLASH存储器中，确保所有历史数据及组态参数不会因掉电而丢失

11.通讯接口：提供RS-485和RS-232C两种通讯接口供用户选择，但不能同时使用，其中RS-485串行总线与主机隔离

12.通讯协议：采用R-Bus或ModBus通讯协议, 通讯波特率有5种可选，即1200bps、9600bps、19200bps、57600bps和115200bps

13.供    电：交流：(100~240)VAC  频率范围：(47~63)Hz

14.工作条件：工作温度：(0~50)℃；湿度：(10~85)%(无结露)；运输和存储温度：(-20~60)℃；湿度：(5~95)%(无结露)
