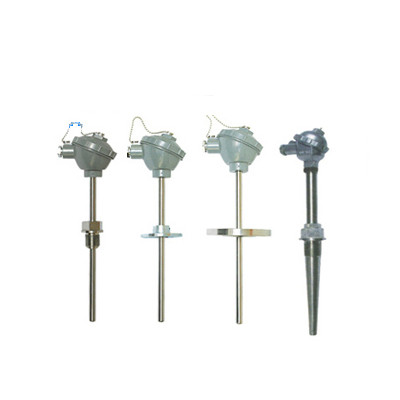

WZ装配式热电阻
产品特点：
WZ系列装配式热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，它可以直接测量或控制各种生产过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度。
产品优势：
直接测量或控制各种生产过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度
在线咨询订购热线：0517-86985848
.jpg)
WZ系列装配式热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，它可以直接测量或控制各种过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度。
根据国家规定，的装配式热电阻符合IEC国际标准分度号的Pt100铂热电阻和符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。
一、主要技术指标：
1.温度测量范围及允差：
| 热电阻类别 | 测温范围℃ | 分度号 | 允许偏差△t℃ |
| WZP型铂电阻 | -200～600 | Pt100 | B级(-200～600℃? 允差±(0.30+0.005|t|) |
| A级(-200～550℃) 允差±(0.15+0.002|t|) | |||
| WZC型铜电阻 | -50～100 | Cu50 | -50～100℃ 允差±(0.3+6.0×10-3t) |
| 注：式中"t"为感温元件的实测温度值。 | |||
2.热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）
3.分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
R0/R100=1.3850
4.分度号Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02
二、装配式热电阻型号表示：
| WZ□□－□□□□□－□-□/□-□装配式热电阻 | ||
| 代 号 | 热电阻类型 | |
| P | Pt100分度号|铂热电阻 云母元件：高400℃ 陶瓷元件：高650℃ | |
| C | Cu50分度号|铜热电阻 -50～150℃ | |
| C | Cu100分度号|铜热电阻 -50～150℃ | |
| 代号 | 热电阻对数 | |
| 省略 | 单支式 | |
| 2 | 双支式 | |
| 代号 | 安装固定装置 | |
| 1 | 无固定装置 | |
| 2 | 固定螺纹(螺纹M27×2) | |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | |
| 5 | 活动法兰角尺型 | |
| 6 | 锥形盲孔管 | |
| 代号 | 接线盒形式 | |
| 3 | 防水接线盒 | |
| 4 | 隔爆接线盒 | |
| 5 | 不锈钢接线盒 | |
| 代号 | 保护管外径 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代号 | 保护管材料 | 说 明 |
| 0 | 1Cr18Ni9Ti | 常用的热电偶保护管 |
| 3 | 316L | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 4 | 904L | 能抗化工过程的绝大多数强腐蚀的金属护管 |
| 代号 | 测温元件形式 | |
| 0 | 传统装配式芯子|芯子型号为WZ□□—010-分度号-长度 | |
| K | 铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm | |
| 代号 | 长度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代号 | 热电偶精度等级 | |
| 省略 | B级(国内常规供货) | |
| I | A级 | |
| ? | .jpg){kind=small} |
|||||||||||
.jpg) |
材料检验
产品质量，我们从源头抓起。 |
.jpg) |
生产中检验
每个环节我们都注重品质的保证。 |
.jpg) |
成品检验
希望我们的产品可以为您创造价值。 |
|||||||
