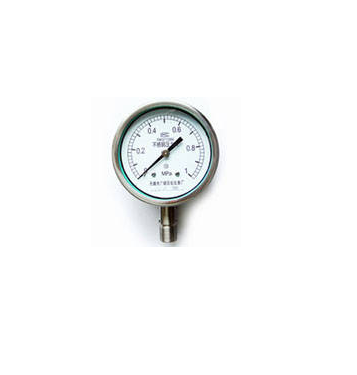

不锈钢压力表
产品特点：
锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。
产品优势：
.jpg)
详细内容：
不锈钢压力表结构原理
不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能保护内部机件免受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表主要技术指标
· 标度范围、精确度等级
| 型 号 | 标度范围MPa（Hg~Psi） | 精度度等级 |
Y-60B-F |
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、 | 2.5 |
Y-100B-F |
0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250 | 1.6
|
注：括号内的标度范围和精度等级仅供特殊订货。
型号表示
使用环境温度：-25~70℃（外壳内充液）
-40~70℃（外壳内不充液）
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
· 导压系统及外壳等材质
零件名称 | 材 料 牌 号 | |
Y-60B | Y-100B、Y-150B | |
接 头 | 0Cr18Ni9（304） | 0Cr17Ni12Mo2（316） |
弹簧管 | 0Cr18Ni9 Ti（321） | 0Cr17Ni12Mo2（316） |
外 壳 | 0Cr18Ni9 | |
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接头螺纹d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；各种1/4″ |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 |
M20×1.5； |
