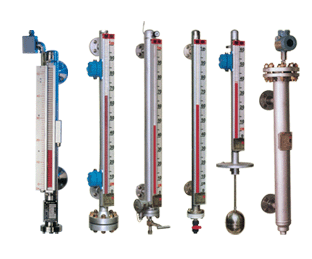

防腐型磁翻板液位计

产品特点:

防腐型磁翻板液位计,是本公司引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准HGT21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。

产品优势

高密封、防泄漏,适应高压、高温、腐蚀性条件,它弥补了玻璃板()液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。

在线咨询订购热线:0517-86985848

    一、产品概述

    LY-UHZ系列磁翻板液位计,是本公司引进、吸收国外同类产品,并加以吸收、消化、提高,按原化学工业部颁布的磁性液位计标准HG/T21584-95的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封,防泄漏和适应高压高温、腐蚀性条件下的液位测量,它弥补了玻璃板(管)液位计指示不清晰,易破碎的不足,不受高、低温度剧变的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目、读数直观,且测量范围大。特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压、高粘度、有毒有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、先进性、实用性。

    磁翻板液位计的显著特点是液体介质与指示器隔离,所以在任何情况下可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警,控制或连锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位,界位信号转换成二线制4-20mADC标准信号,实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业过程中的液位测量与控制。



二、技术参数

1.测量范围:300~15000mm

2.准确度:  ±10mm,±16mm

3.翻柱直径:10mm,16mm

4.工作压力:≤2.5Mpa(2.5MPa以上可另行设汁) 防腐型≤0.6Mpa

5.介质密度(g/cm3):0.5~2

6.介质温度:-20℃ +250℃(特殊要求可达450℃)

7.介质粘度:≤0.4Pa.S,对于粘度大的介质或温度低时易结品的介质,可根据用用户要求选用加热型夹套式液位汁。

8.环境振动:频率≤25Hz,振幅≤0.5mm

9.跟随速度:≤0.08m/s

10.安装方式:侧装式、顶装式、底装式

11.防护等级:IP65

12.防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)

13.传输方式:4~20mA 或 开关量

14.连按法兰:HG20592~20635-97法兰标准,若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595-用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa,密封面形式突面或凸面,如有特殊要求可在订货时注明

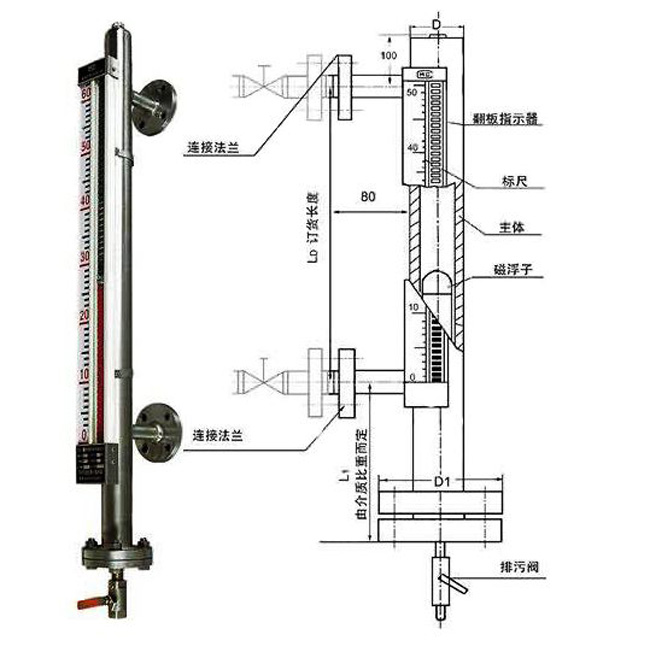

    三、结构原理

    液位计根据浮力原理和磁性耦合作用而成。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180。,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。



四、选型说明


型 号
LY-UHZ

结构特点

接液材质

测量范围
(mm)

适用介质条件

法兰连接(mm)

重量(kg)

温度
(℃)

压力
(Mpa)

密度
g/cm3

粘度
(Pa.s)

DN

PN

基本
重量

加长
基本
重量

C10

标准型

1Cr18Ni
9Ti0Cr18Ni9
(304)

300-
8000

-20
+150

0-2.45

0.5-2

≤0.04

25

1.0
1.6

6

5

C11

高压型

300-
8000

-20
+150

2.45-9.6

0.5-2

≤0.04

25

2.5
4.0

6

6

C12

高温型
高压型

300-
8000

-20
+350

2.45-9.6

0.5-2

≤0.04

25

6.3
1.0

6

6

C13

低温型号
(防霜型)

300-
3500

>-40

0-2.45

0.5-2

≤0.04

25

1.6
2.5

6

7.5

C14

液氨、液
化石油气
专用型

300-
15000

-20
+150

0-2.45

0.45-0.7

≤0.05

25

2.5

6.5

6

C15

耐腐型

00Cr17Ni14Mo2
(316L)

300-
8000

-20
+150

0-2.45

0.5-2

≤0.04

25

1.6

6

5

C16

防腐型(
PP外层玻
璃钢)

PP

300-
5000

20
+100

0-0.6

0.5-2

≤0.04

32

1.6

3

3

C17

防腐型(
PVC 外层
玻 璃钢)

U-PVC

300-
5000

20
+60

0-0.5

0.5-2

≤0.04

32

1.6

3

3

C18

防腐型

ABS

300-
5000

-20
+120

0-0.6

0.5-2

≤0.04

32

1.0

3

3

C19

防腐型(
不锈钢内
衬PP)

PP

300-
15000

-20
+100

0-1.0

0.5-2

≤0.04

25

1.6

4

5

C20

防腐型

PE

300-
5000

20
+40

0-0.6

0.5-2

≤0.04

25

1.6

6

7

C21

蒸气夹套
加热型

1Cr18Ni9Ti

300-
15000

-20
+150

0-2.45

0.5-2

≤0.05

32

1.6

6

8

C22

高粘度
介质型

0Cr18Ni9
(304)

300-
15000

-20
+150

0-2.45

0.5-2

≤0.05

32

1.6

6

5

C23

食品专
用型

1Cr18Ni9Ti

300-
15000

-20
+150

0-1.6

0.5-2

≤0.05

50

1.6

7

5



配套仪表及附件内容

O

盲板法兰,不配排污阀

L

液位计底部配排污阀

O

无液位报警开关


H

高位报警开关AK-3型,有记忆功能,故障不排除,信号不消除


L

低位报警开关AK-4型,有记忆功能,故障不排除,信号不消除


B

高位、低位报警开关全配,有记忆功能AK-3型和AK-4型


G

高位报警开关,区域型报警AK-1型

附DF-1型转换言放大器壹台
PF113A插座壹只




JTX-012-22F大功率继电器(单点:壹只,双点贰只)PF083A插座


D

低位报警开关,区域型报警AK-1型


Q

高位、低位报警开关全配,区域型报警AK-1型贰台


S

高位和低位一体化型报警开关,区域型报警AK-2型


O

无液位控制开关



H

上限控制开关,单点干簧CK-1型



L

下限控制开关,单点干簧CK-1型



B

上限、下限控制开关全配,单点干簧CK-1型贰付



W

上限、下限控制开关一体化,双点干簧CK-2型



T

上限控制开关,霍尔型传感器CK-3型



L

下限控制开关,霍尔型传感器CK-4型



E

上限、下限控制开关全配,霍尔型传感器CK-3型贰付



C

上限、下限控制开关一体化,霍尔型传感器CK-4型



O

无远传变送器装置




R

配LB型捆绑式变送器,输出二线制4-20mADC




S

静压式远传变送器,(URS-100)输出二线制4-20mADC




O

普通防水型





B

本质安全型ibⅡCT4,可配齐纳安全栅或IS4041-Ex隔离栅





Bd

隔爆型dⅡCT4





O

不配远传显示仪表






A

数字、光柱显示调节报警仪 XGTH-510(竖式)






B

数字、光柱显示调节报警仪 XGTA-810(横式)






C

数字显示调节报警仪 XMTA-810(横式)






E

双光柱液位显示仪 XGH-202(竖式)






D

智能型液位/容量(重量)显示调节仪XMT-620(横式)






-□□□□

测量范围(mm)







-□□

介质密度(g/cm3)








-

D

开口常压容器









工作压力(MPa)














*
*
*
